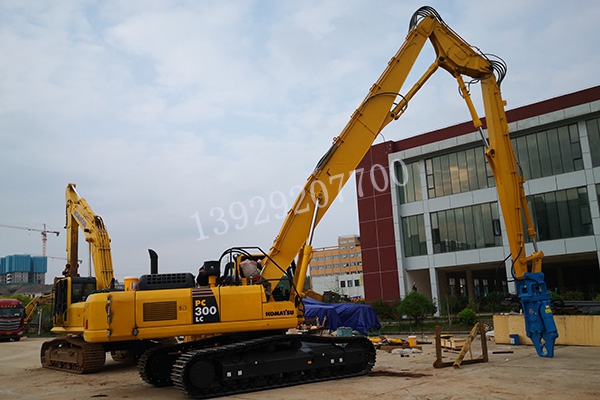

挖掘機拆樓臂又名挖掘機三段式拆樓臂,大部分的國產品牌的挖掘機的三段式拆樓臂,都是由副廠進行生產設計制造的,這些產品都是非標產品,海德有15年的經驗與設計對其進行加工制造。拆樓臂的都是根據機型進行定制的產品,一般都是建議采用20噸級別的挖掘機進行改造。
拆樓臂主要分為三個部分:大臂、中臂、小臂這幾個部位組成的,可根據客戶的要求進行管路的設計,前端加裝破碎錘或者液壓剪。
材料:大中小臂材質為韶鋼Q355B,臂上的鐵管采用的為國標冷拔無縫管,銷軸采用40Cr,高壓軟管采用4層鋼絲圈的合資管,黃油管為高品質紫銅管,大臂底座打入的襯套為高力黃銅精制銅套。配置:大中小臂一套,銷軸八支,截止閥為12個,22噸位鏟斗油缸一支,高壓軟管一套,連桿總成一套。
三段式拆樓臂的工藝:大中小臂板材用坡口機進行開坡口然后再進行焊接。中臂油缸的耳坐設計進行力學分析,保證拆樓臂能夠打開角度更大,同時產品質量也不受影響。油缸耳坐與大中小臂箱體連接部位的焊接,采取為消除應力方式焊接,減少因?yàn)闊高^(guò)多造成板材的拉傷而出現的焊接開裂,甚至板材開裂。焊接完畢以后,都會進行鏜孔,保證產品的加工公差在設計的允許范圍內。拆樓臂上面的管路的布置更加合理,在每個管路上面加裝節流閥,保證產品在施工的過程中,出現了故障可以即時開關油路。大中小臂的設計的長度設計更加合理,使用的壽命更長
